亚德诺半导体旗下凌力尔特公司推出双平衡混频器LTC5553

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 2017 年5月 23日 – 亚德诺半导体 (Analog Devices, Inc.,简称ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出双平衡混频器LTC5553,该器件在 3GHz 至 20GHz 范围内提供同类最佳的带宽匹配能力。该混频器可用作上变频器或下变频器。此外,LTC5553 在 14GHz 时提供出色的 23.9dBm IIP3 线性度,在 17GHz 时则为 21.5dBm。该器件集成了一个仅需要 0dBm 输入驱动的 LO 缓冲器,因此实际上不再需要外部大功率 LO 放大器电路。此外,LTC5553 在芯片上集成了宽带平衡-不平衡转换器。因此所有端口在各自规定的频率范围内都以单端、50Ω匹配模式运行。此外,该混频器具有出色的端口至端口隔离度,在 17GHz 时 LO 至 RF 泄漏为32dBm,因此降低了外部滤波要求。所有这些特点都使得能够最大限度减少外部组件、简化设计并提供尺寸非常小的解决方案。

LTC5553 极宽的带宽和极高的性能非常适合多种应用,包括 5G 微波回传、宽带无线业务、卫星宽带无线电、雷达系统、有源天线阵列、X 波段和 Ku 波段收发器、测试设备、频谱分析以及卫星通信。

LTC5553 采用纤巧的 12 引线、3mm x 2mm 塑料 QFN 封装。该器件规定在–40°C 至 105°C外壳温度范围内工作,以支持扩展的环境工作温度。该混频器用单 3.3V 电源供电,吸取 132mA 静态电源电流。此外,LTC5553 可通过一个使能引脚停机。当未启动时,该器件仅吸取100μA最大备用电流。该使能引脚可直接驱动,以在不到0.2μs的时间内迅速接通和断开,从而支持时分双工 (TDD) 或突发模式类型的发送器和接收器。LTC5553 的千片批购价为每片22.00美元,已开始提供样品和生产供货。如需更多信息,请登录www.linear.com.cn/product/LTC5553。

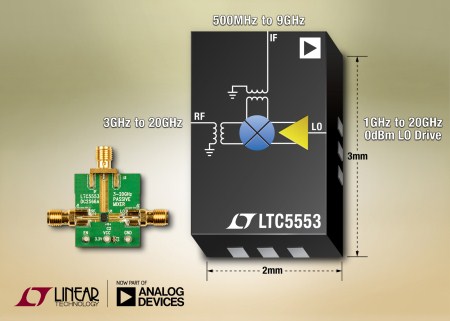

照片说明:超宽带 3GHz 至 20GHz、高线性度混频器集成了 LO 缓冲器

性能概要:LTC5553
匹配的 RF 频率 3GHz 至 20GHz
匹配的 LO 频率 1GHz 至 20GHz
匹配的 IF 频率 500MHz 至 9GHz
上变频或下变频
高输入 IP3 在14GHz 时为 23.9dBm
在17GHz 时为 21.5dBm
低 LO 驱动电平: 0dBm
低 LO-RF 泄漏 在17GHz 时为32dBm
低转换损耗: 在17GHz 时为 11dB


本文给出的报价仅供预算之用。各地报价可能因当地关税、各种税款、费用以及汇率不同而有所分别。
3月10日,ADI完成对卓越的高性能模拟集成电路公司凌力尔特之收购。收购凌力尔特之后,ADI 进一步增强了技术实力。有关此次收购的详情,请登录http://lt.linear.com/07c。
